焊接閘閥
更新：2019-01-02 15:27:36??????點擊：
- 品牌：???瑞奇閥門
- 型號：???Z61Y/Z61W/Z61H
-
產品介紹
產品說明
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥：手動、承插焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不銹鋼（Z61H-100P~160P Z61W-100P~160P），公稱壓力 PN100~PN160，閥體材料為碳素鋼（Z61H-100~160）、不銹鋼（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金鋼（Z61Y-100~160 Z61Y-100I~160I）的閘閥。
產品性能參數
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要性能參數| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
|---|---|---|---|---|
| Z61H-100~160 | 100~160 | 10.0~16.0 | ≤425 | 水、蒸汽、油品 |
| Z61H-100P~160P | ||||
| Z61Y-100~160 | ||||
| Z61W-100P~160P | ≤150 | 弱腐蝕性介質 | ||
| Z61Y-100P~160P | ||||
| Z61Y-100I~160I | ≤550 | 蒸汽、油品 |
產品零部件材料
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥零部件材料| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| Z61H-100~160 | 碳素鋼 | 鉻不銹鋼 | 堆焊鐵基合金 | 石棉石墨或柔性石墨 |
| Z61H-100P~160P | 鉻鎳鈦不銹鋼 | 鉻不銹鋼 | ||
| Z61Y-100~160 | Cr5Mo | 堆焊硬質合金 | ||
| Z61W-100P~160P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 本體材料 | 聚四氟乙烯 |
| Z61Y-100P~160P | 堆焊硬質合金 | |||
| Z61Y-100I~160I | 鉻鉬合金鋼 | 鉻鉬合金鋼 | 堆焊硬質合金 | 柔性石墨 |
產品外形及結構尺寸
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要外形及結構尺寸| DN | L | D | D1 | C | H | H1 | D0 | 重量/kg |
|---|---|---|---|---|---|---|---|---|
| 15 | 90 | 36 | 22.5 | 10 | 230 | 250 | 140 | 3.9 |
| 20 | 110 | 44 | 28.5 | 11 | 260 | 288 | 160 | 5.6 |
| 25 | 120 | 52 | 34.5 | 12 | 280 | 310 | 160 | 8 |
| 32 | 130 | 62 | 43 | 14 | 312 | 350 | 200 | 12 |
| 40 | 150 | 70 | 49 | 15 | 350 | 395 | 240 | 16 |
| 50 | 170 | 90 | 61 | 16 | 382 | 440 | 280 | 22 |

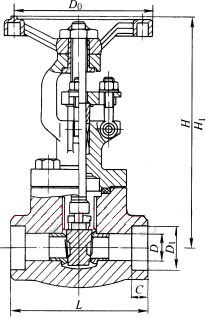

產品外形及結構尺寸示意圖
精心締造,優質品質!!! www.zbaz.cn 瑞奇閥門
